Uma fonte de água. Cinco qualidades. Zero improviso.
Sistema integrado de tratamento de águas, efluentes e desmineralização de alta performance, concebido pela Ecosan para uma usina termelétrica de ciclo combinado. Da captação em poço profundo à água desmineralizada de caldeira, tudo em uma única arquitetura operacional automatizada.
Para uma usina termelétrica de ciclo combinado em Manaus, a Ecosan projetou e executou um sistema integrado de tratamento de águas, efluentes e desmineralização que produz cinco qualidades de água distintas a partir de uma única fonte subterrânea, com tratamento total de 217,5 m³/h de água e 124 m³/h de efluentes. O sistema foi desenvolvido para atender aos requisitos da Resolução CONAMA 430/2011 e da Portaria GM/MS nº 888/2021.
Transformar uma única fonte subterrânea em cinco correntes de água distintas
No setor termoelétrico, a qualidade da água impacta diretamente a eficiência energética, a vida útil dos equipamentos e a segurança operacional, sobretudo em sistemas de geração de vapor de alta pressão. A usina precisava de múltiplas qualidades de água a partir de água bruta de poços profundos, com tratamento integral dos efluentes gerados e mínima intervenção manual.
Água bruta complexa
Fonte subterrânea com CO₂ livre dissolvido, sílica reativa e coloidal, exigindo condicionamento antes das membranas.
Cinco qualidades simultâneas
Reposição de torre, consumo geral, água potável, resfriador evaporativo e água desmineralizada para caldeira.
Conformidade ambiental
Tratamento integral dos efluentes para lançamento em corpo hídrico, atendendo à Resolução CONAMA 430/2011.
O projeto em números
Dados de dimensionamento do sistema integrado, projetado e executado pela Ecosan.
A engenharia por trás do sistema
Acompanhe a implantação do sistema integrado na usina termelétrica de ciclo combinado.
Da captação à caldeira: como o sistema funciona
O sistema trata a água bruta de poços profundos e a transforma em cinco qualidades distintas, ao mesmo tempo em que dá tratamento integral aos efluentes gerados na planta. A osmose reversa é a etapa central, e cada corrente passa por um circuito completo de tratamento e monitoramento.
Captação
Água bruta de poços profundos
Descarbonatação
Remove o CO₂ da água ácida de poço e protege as membranas
Ultrafiltração
Três trens em redundância operacional
Osmose reversa
4 trens · 75% de recuperação
Leito misto
Polimento final por troca iônica
Usina
5 qualidades de água · 217,5 m³/h
Efluentes
Drenos, blowdowns e CIP das membranas
Separação água-óleo
Remoção de drenos oleosos
Clarificação
Coagulação, floculação e decantação
Neutralização
Ajuste de pH e desinfecção
Corpo receptor
124 m³/h · CONAMA 430/2011
Tecnologias avançadas integradas em uma única arquitetura
A combinação de operações unitárias de alta eficiência foi projetada para produzir múltiplas qualidades de água, elevada confiabilidade operacional e conformidade ambiental, com filosofia de redundância nos equipamentos críticos. O sistema foi desenvolvido para atender aos requisitos da Resolução CONAMA 430/2011 e da Portaria GM/MS nº 888/2021.
Descarbonatação
A água de poço é naturalmente ácida e rica em CO₂ dissolvido. A descarbonatação remove esse gás em torres com anéis Pall, elevando o pH à neutralidade. Isso reduz o consumo de químicos e protege as membranas nas etapas seguintes.
Ultrafiltração
Três trens independentes em redundância operacional, protegendo as membranas de osmose reversa contra sólidos, turbidez e material coloidal.
Osmose reversa
Quatro trens paralelos de dois estágios, com 75% de recuperação global e bomba de alta pressão dedicada por trem.
Leito misto
Troca iônica para água de caldeira com condutividade inferior a 0,1 µS/cm e sílica total abaixo de 10 ppb.
Tratamento integral
Separação água-óleo, equalização, coagulação, floculação, decantação, neutralização e desinfecção, projetado para atender à Resolução CONAMA 430/2011.
Automação integrada
Monitoramento contínuo de vazão, pressão, pH e condutividade, com infraestrutura para operação e supervisão remotas.
Da engenharia ao campo

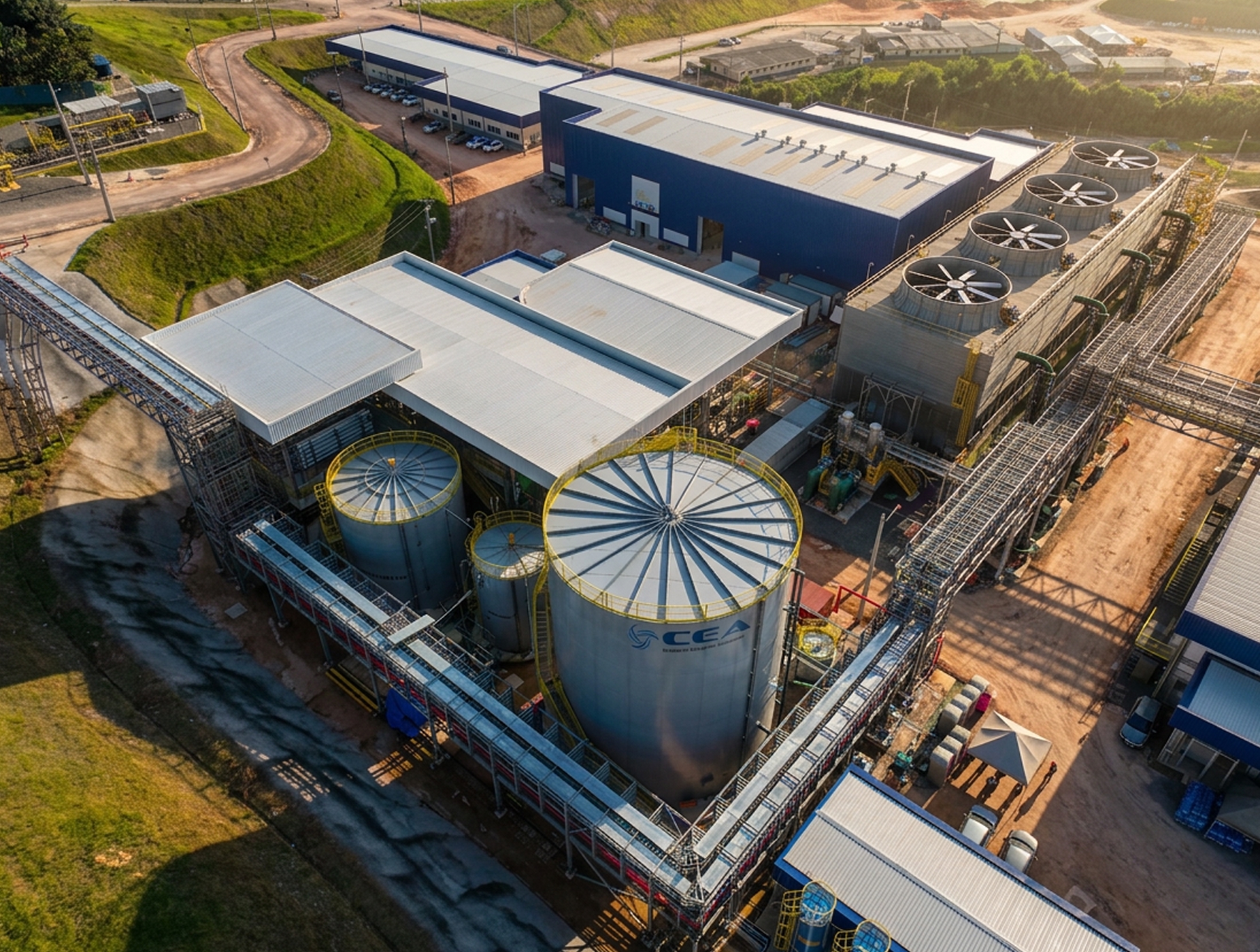

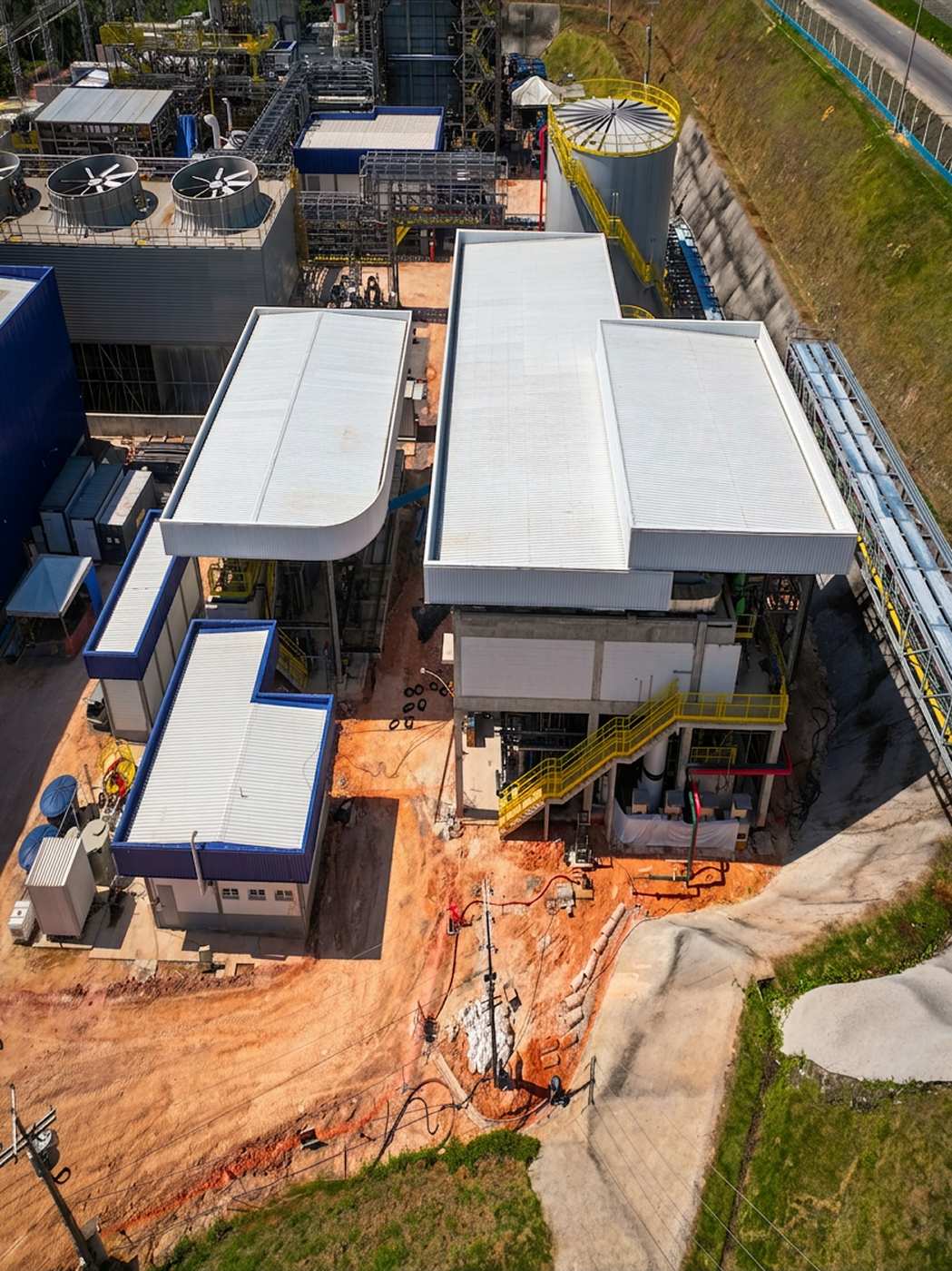

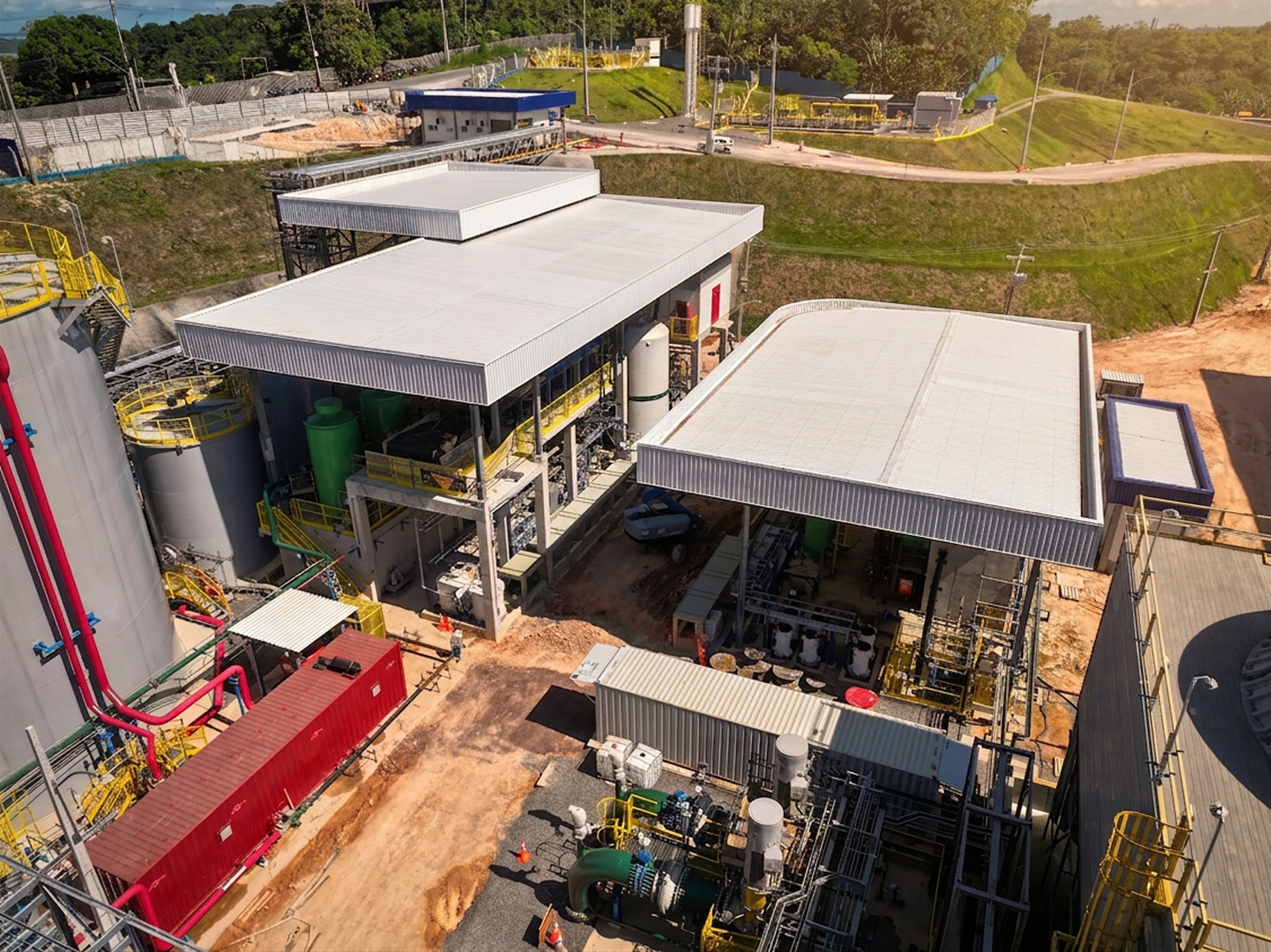

Registros aéreos da implantação do sistema integrado na usina termelétrica de ciclo combinado em Manaus.
O sistema modelado em detalhe
Renderizações tridimensionais do sistema integrado, elaboradas na fase de projeto para planejamento da implantação e integração operacional.
Vista geral do sistema

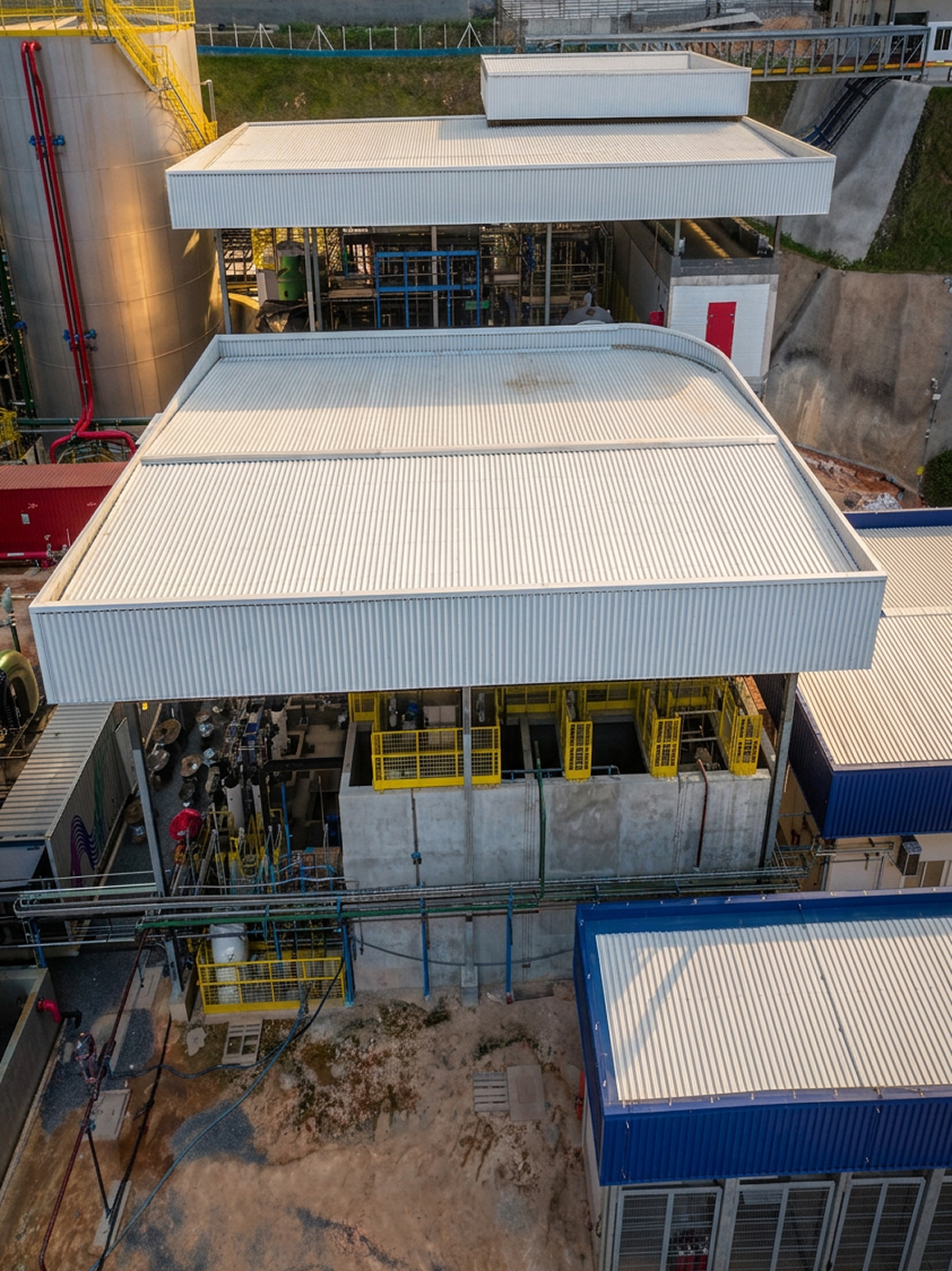

Módulos de tratamento
Estruturas e torres
Área de desmineralização
Tratamento de efluentes
Integração operacionalDúvidas sobre tratamento de água para usinas termelétricas
O que gestores e engenheiros mais perguntam sobre projetos deste tipo.
Como produzir água desmineralizada para caldeiras de alta pressão? +
O que é descarbonatação e por que ela é importante? +
Como reduzir incrustações em sistemas de geração de vapor? +
Como tratar efluentes de uma usina termelétrica? +
É possível integrar ETA, ETAR e sistema de desmineralização em uma única planta? +
Dois anos de operação assistida pela Ecosan
O compromisso da Ecosan não termina na entrega. Por dois anos após a implantação, a equipe técnica permanece acompanhando a operação do sistema, assegurando estabilidade, desempenho e autonomia da equipe do cliente.
Otimização
Ajuste contínuo dos parâmetros de processo para máxima eficiência.
Suporte técnico
Acompanhamento especializado presencial e remoto ao longo do período.
Transferência de conhecimento
Capacitação da equipe do cliente para operação autônoma do sistema.
Avaliação de desempenho
Monitoramento de resultados frente aos parâmetros de projeto.
Uma referência em eficiência hídrica e confiabilidade operacional
A integração de todas as etapas de tratamento de água, produção de água desmineralizada e tratamento de efluentes em uma única arquitetura permitiu centralizar o controle e reduzir interfaces operacionais. Uma solução que reúne eficiência hídrica, segurança operacional, alta disponibilidade e sustentabilidade para aplicações de elevada criticidade.
