Sistema Vertical de Tratamento Preliminar desenvolvido pela Ecosan para uma unidade da Raízen. Uma solução de até 600 m³/h que aproveita a gravidade para reduzir a ocupação de área, simplificar a operação e elevar a eficiência do tratamento.
Para uma unidade da Raízen, a Ecosan desenvolveu um Sistema Vertical de Tratamento Preliminar de Efluentes com capacidade de até 600 m³/h. A solução organiza os equipamentos em diferentes níveis de uma estrutura metálica, aproveitando a gravidade para conduzir o efluente e direcionar os resíduos a um ponto de coleta centralizado. Com isso, reduz-se a necessidade de bombeamento e de equipamentos auxiliares, além da área horizontal necessária para implantação. O projeto integra engenharia de processo, fabricação de equipamentos e integração hidráulica em uma única solução.
O efluente gerado pelo processamento da cana-de-açúcar contém fibras longas, sólidos grosseiros, partículas finas e areia. Sem uma remoção adequada, esses materiais podem se acumular nas etapas posteriores de tratamento, provocar desgaste em equipamentos, obstruir tubulações e aumentar a necessidade de limpeza e manutenção.
A implantação em uma empresa da escala da Raízen reforça a robustez da solução. Em operações industriais desse porte, o tratamento de efluentes precisa acompanhar o ritmo produtivo e manter elevada confiabilidade.
O efluente entra pelo nível superior e desce pela estrutura, aproveitando a diferença de altura entre as etapas para reduzir bombeamento e transporte mecânico.
O efluente ingressa pela parte superior da estrutura e passa por gradeamento, responsável pela retenção das fibras da cana e dos sólidos maiores.
Em seguida, o efluente segue por gravidade para a etapa de regularização, que ajuda a absorver variações de vazão e dá flexibilidade à operação.
por gravidadeNa etapa de desarenação, as partículas mais pesadas que a água sedimentam e são conduzidas ao ponto de coleta centralizado.
O efluente segue por gravidade para o peneiramento, que separa os sólidos finos remanescentes antes das etapas posteriores do tratamento.
por gravidadeO efluente pré-tratado é direcionado por gravidade ao tanque final, enquanto os sólidos separados seguem para um único ponto de coleta, simplificando a retirada por caminhão-caçamba.
por gravidadeSeis características que diferenciam esta arquitetura de um sistema preliminar convencional.
A disposição dos equipamentos em diferentes níveis concentra o sistema em uma única estrutura e reduz a área horizontal necessária para implantação.

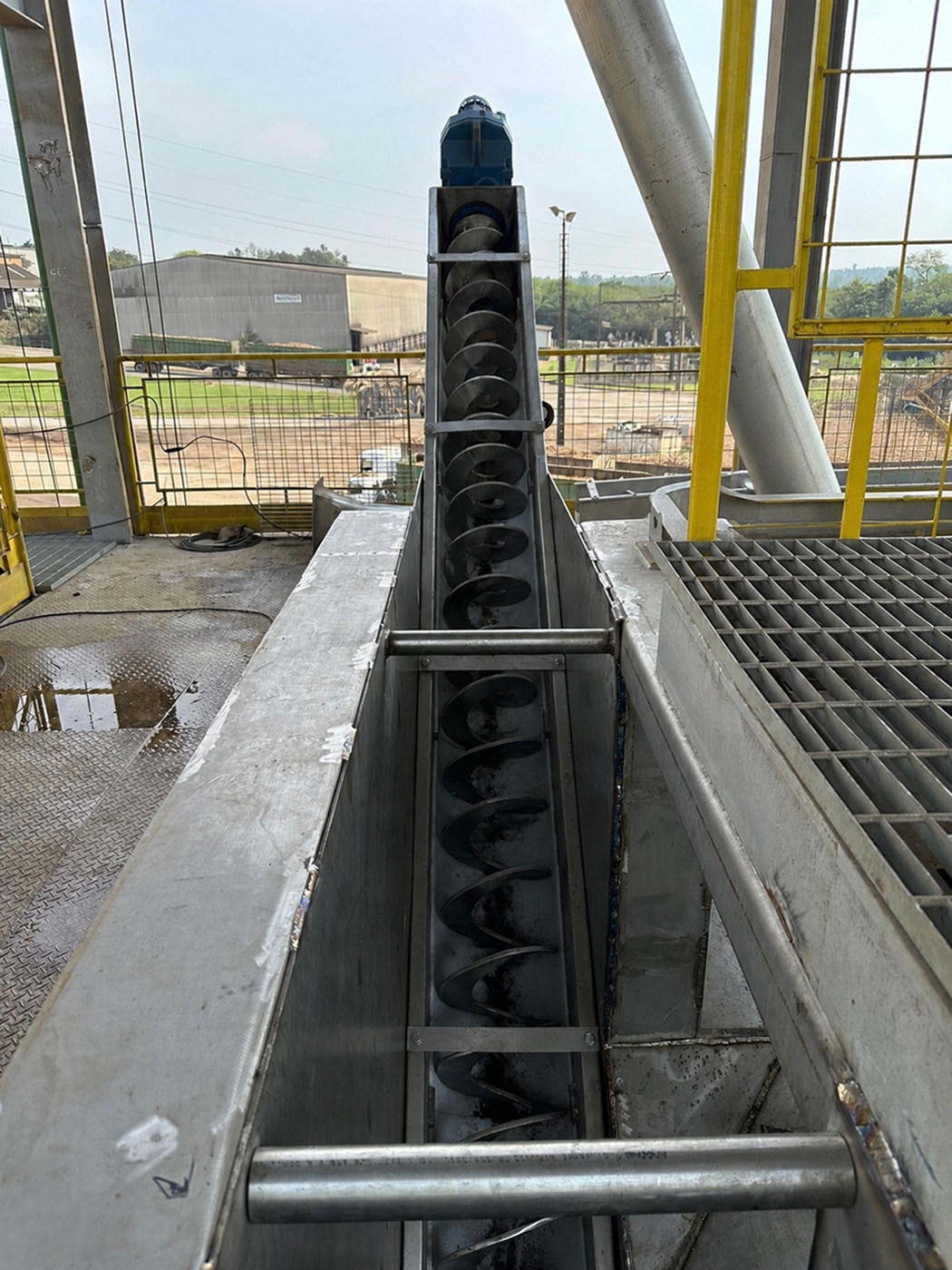

Grande parte do fluxo ocorre por diferença de nível. A gravidade também conduz os resíduos até o ponto de coleta, reduzindo a necessidade de equipamentos auxiliares.
Sólidos e areia das diferentes etapas vão para um único ponto de coleta no nível inferior. Isso simplifica a retirada por caminhão-caçamba e reduz pontos de manutenção.
Etapas estratégicas contam com equipamentos em paralelo e unidades de reserva, permitindo intervenções com menor impacto sobre a capacidade total do sistema.

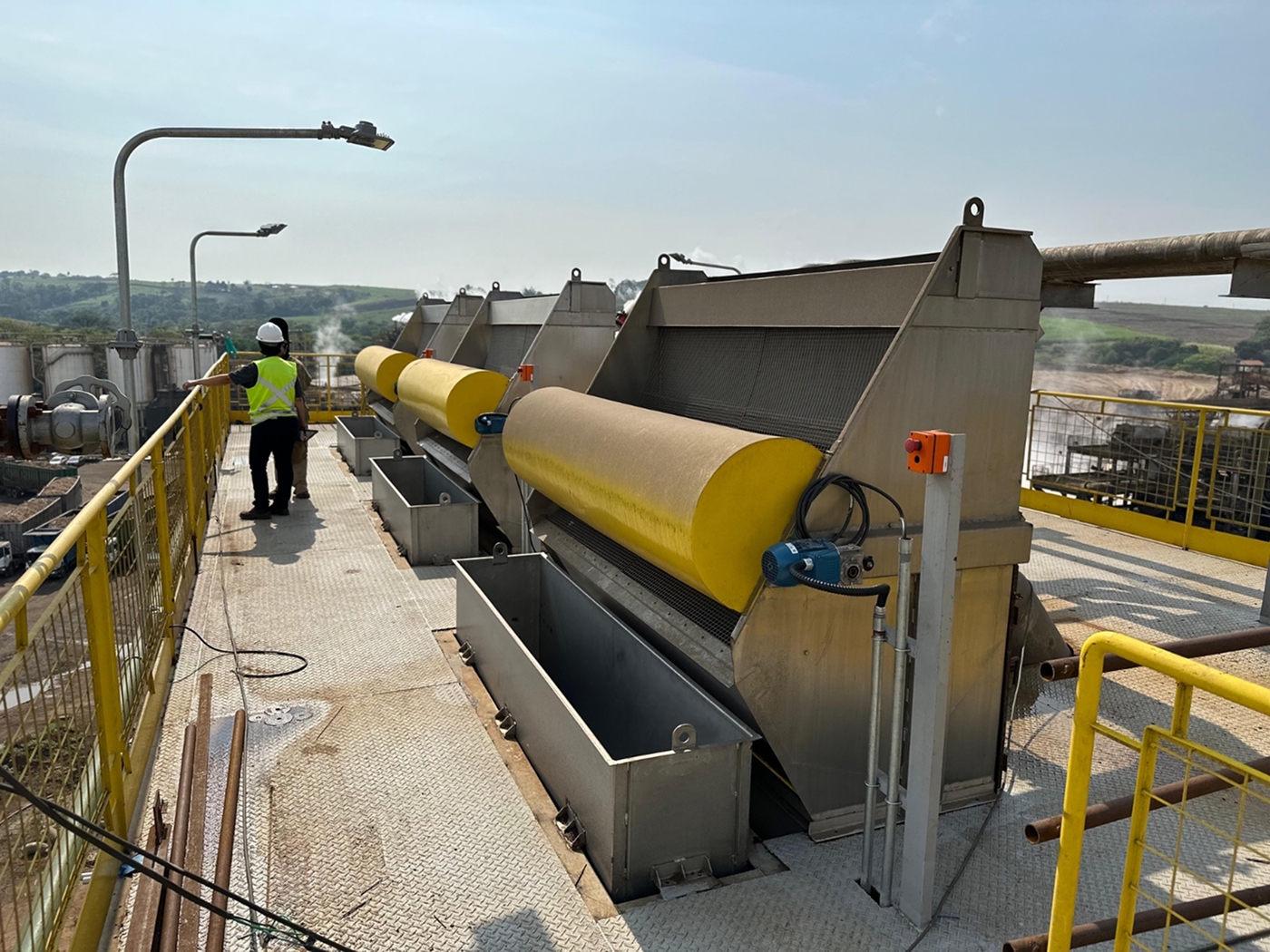

Os equipamentos de separação foram concebidos para reduzir o risco de entupimento e manter a área de operação disponível, diminuindo paradas para limpeza.
A solução foi projetada como um sistema único, integrando hidráulica, estrutura metálica, separação de sólidos, automação e manejo dos resíduos.
Referências para dimensionar a capacidade do sistema em uma hora de operação.

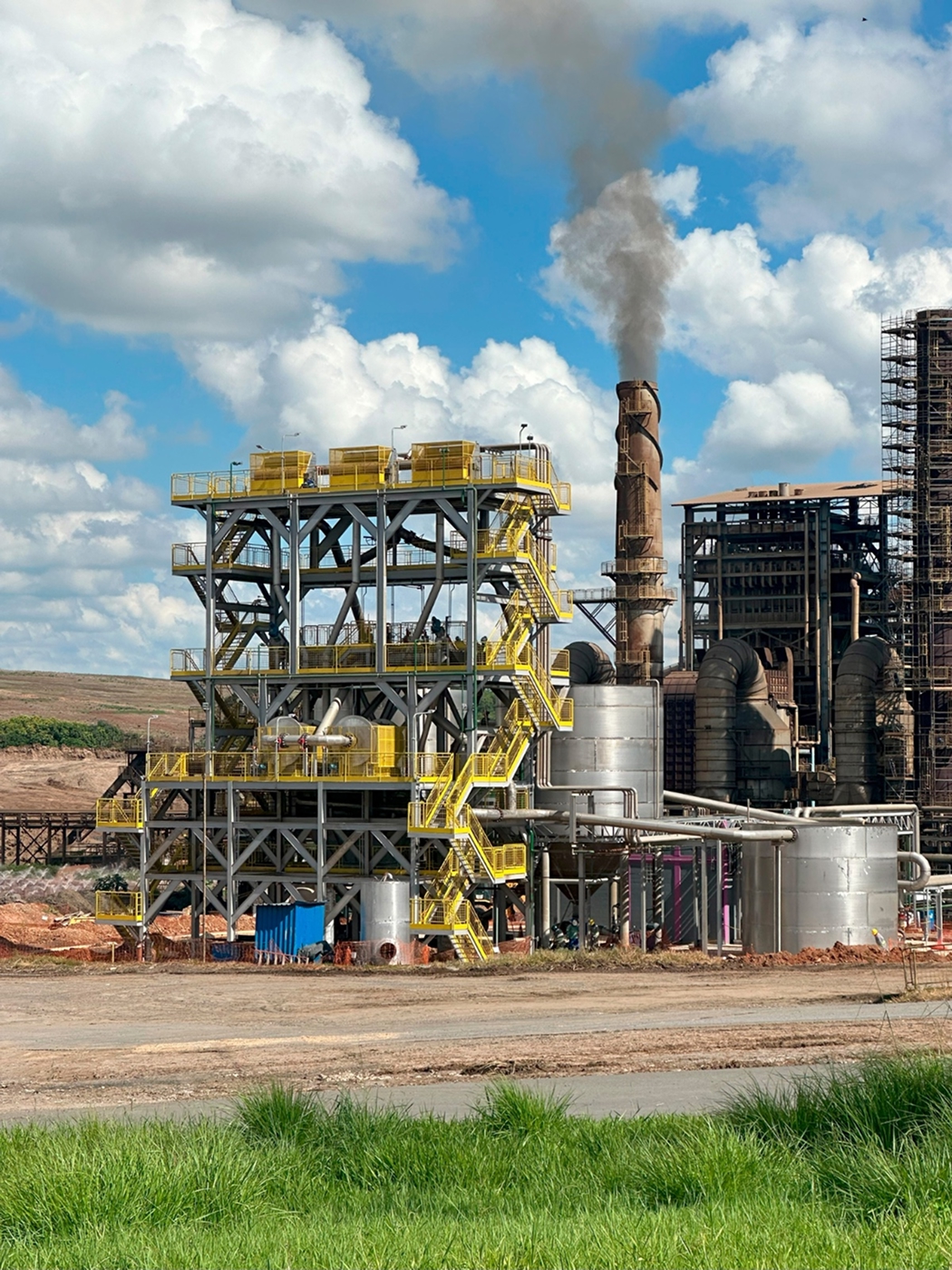

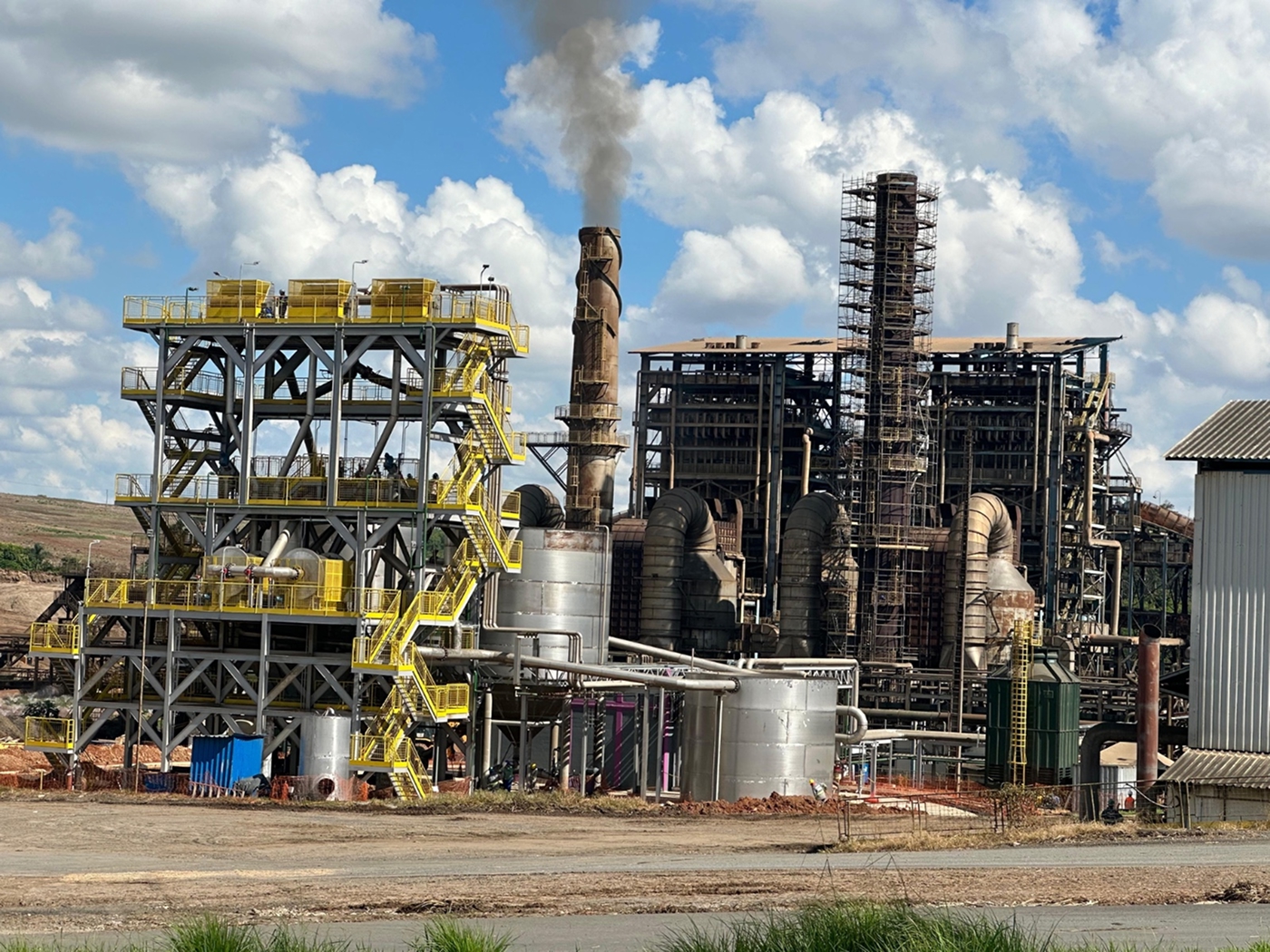

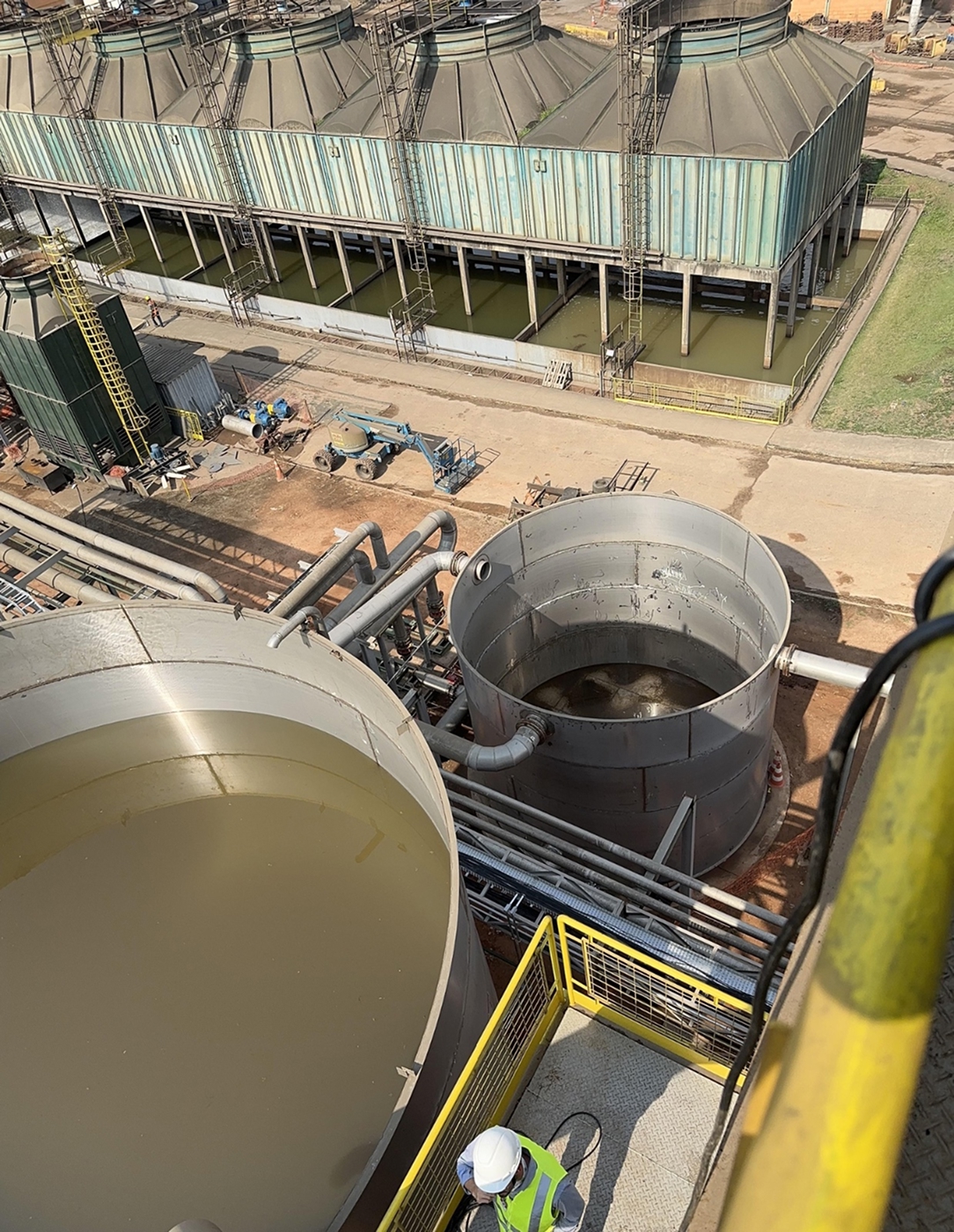

Registros do Sistema Vertical de Tratamento Preliminar desenvolvido pela Ecosan.
Ao organizar os equipamentos em diferentes níveis, a Ecosan utilizou a própria estrutura da estação para conduzir o efluente, concentrar os resíduos e reduzir a quantidade de equipamentos auxiliares. Com capacidade de até 600 m³/h, a solução combina alta vazão, compactação, redundância e eficiência na remoção de sólidos e areia.
A aplicação em uma unidade da Raízen reforça a capacidade da Ecosan de desenvolver sistemas completos e personalizados para operações industriais complexas, indo além da fabricação de equipamentos e entregando engenharia integrada para tratamento de água, efluentes e reúso.
Embora desenvolvida para o setor sucroenergético, a arquitetura pode ser adaptada a diferentes indústrias que trabalhem com grandes vazões, presença de sólidos e restrição de espaço.
Cada projeto é dimensionado conforme as características do efluente, a vazão, a concentração de sólidos e os objetivos das etapas posteriores.
